HiBy UC10 ——USB同轴转换器说明书
欢迎使用海贝音乐（HiBy）旗下产品
感谢您购买由海贝音乐（HiBy）推出的 HiBy UC10。为了让UC10给您带来更好的体验，本文介绍了UC10的常用功能以及操作方法，希望能帮您更加全面的了解和使用。
同时，也欢迎您登陆海贝音乐（HiBy）官方网站 www.hiby.com 了解更多海贝音乐（HiBy）产品信息，购买相关产品。

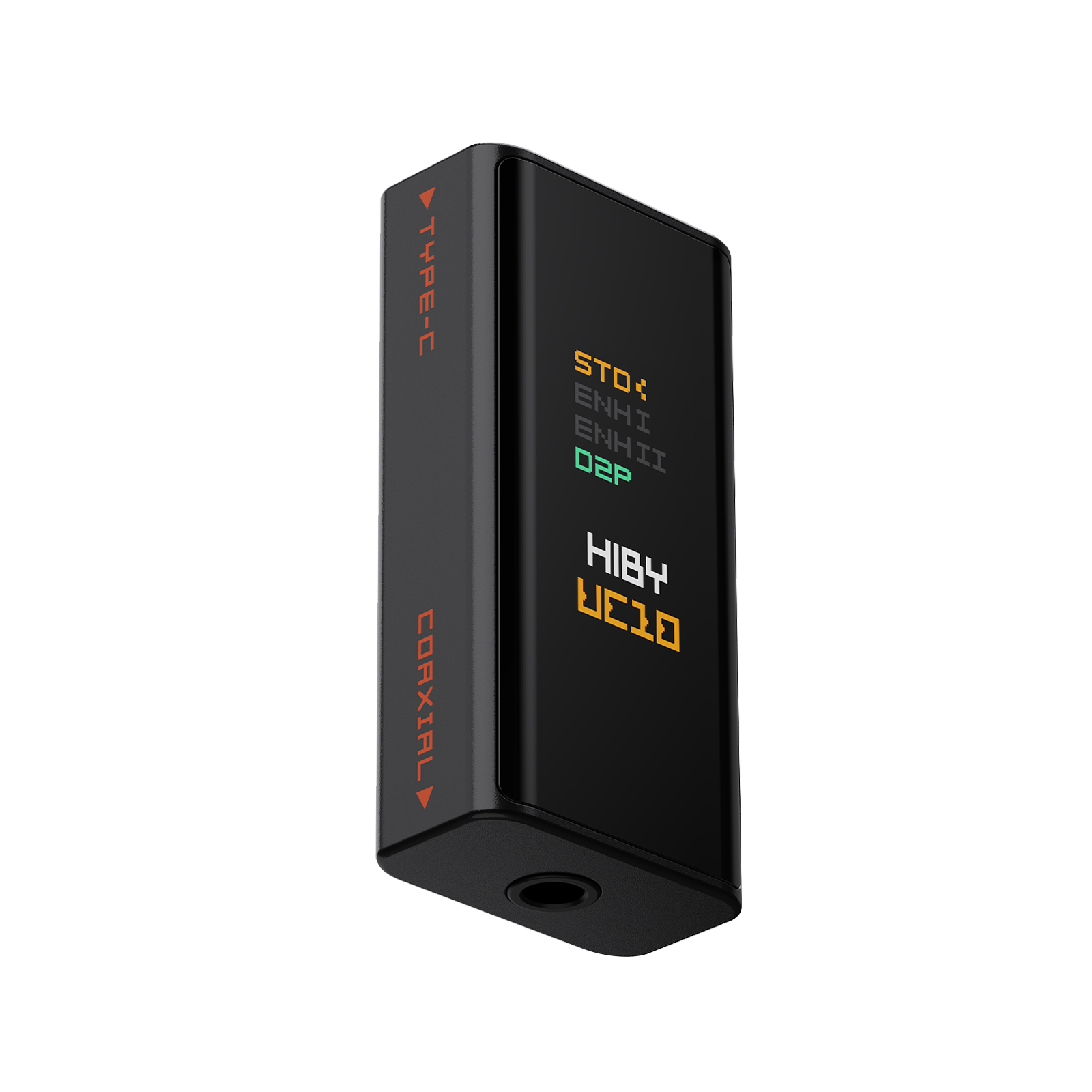

USB同轴转换器产品图
一、产品介绍
HiBy UC10 是一款 USB 同轴转换器，即将手机/播放器的USB信号转换为 COAX 同轴输出，对数字信号输出进行优化，从而达到提升音质的功效
- 支持Type C 口输入；3.5mm口同轴输出。
- 输入最高支持768kHz/24bit、DoP DSD256、Native DSD512；输出最高支持192kHz/24bit,DoP DSD64。
- 其中COAX同轴数字输出支持三种输出幅度，分别为STD（标准）、ENHⅠ（增强模式Ⅰ）ENHⅡ（增强模式Ⅱ）。

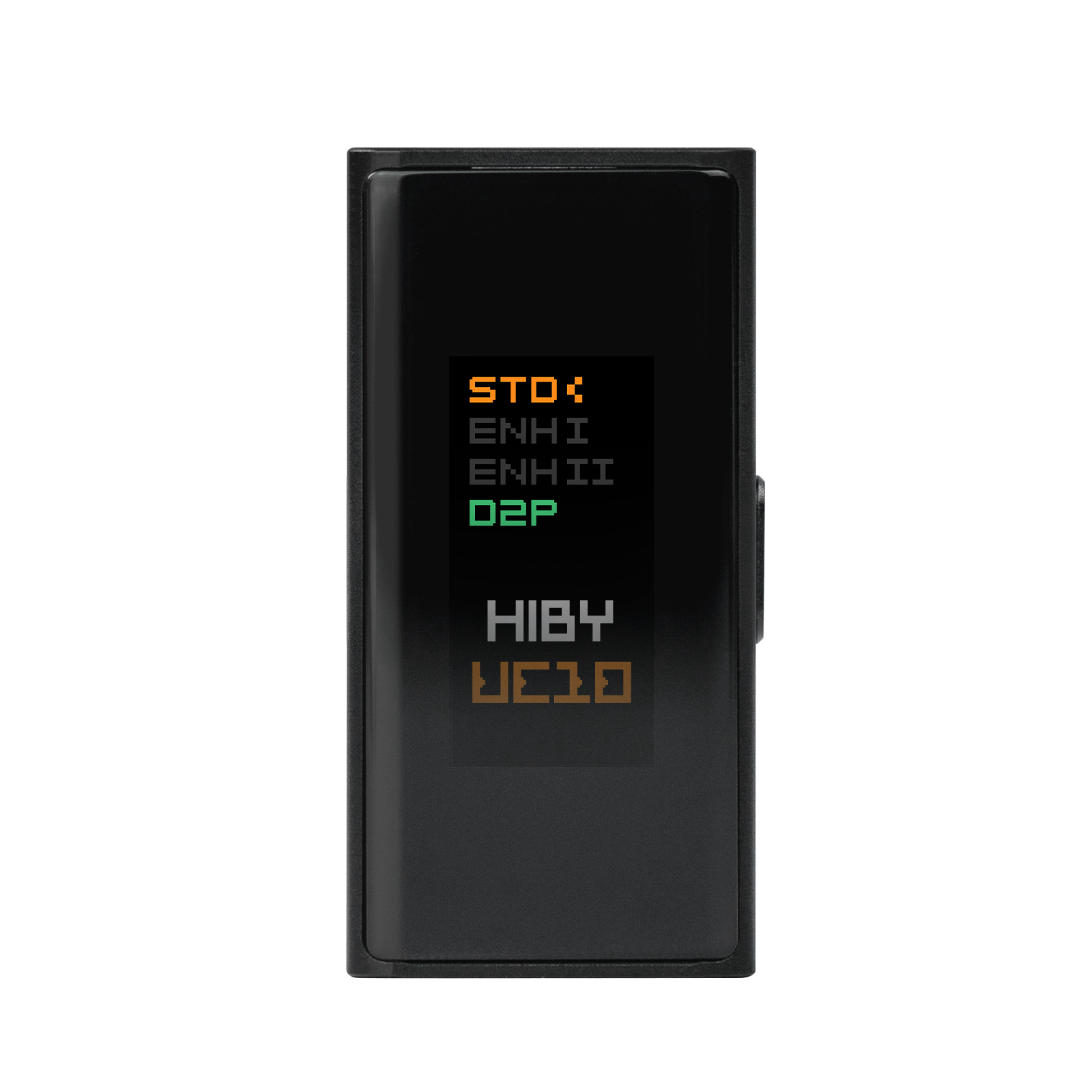

外观介绍
以UC10正视图为参考：
- 正面为屏幕，正面右侧为摁键

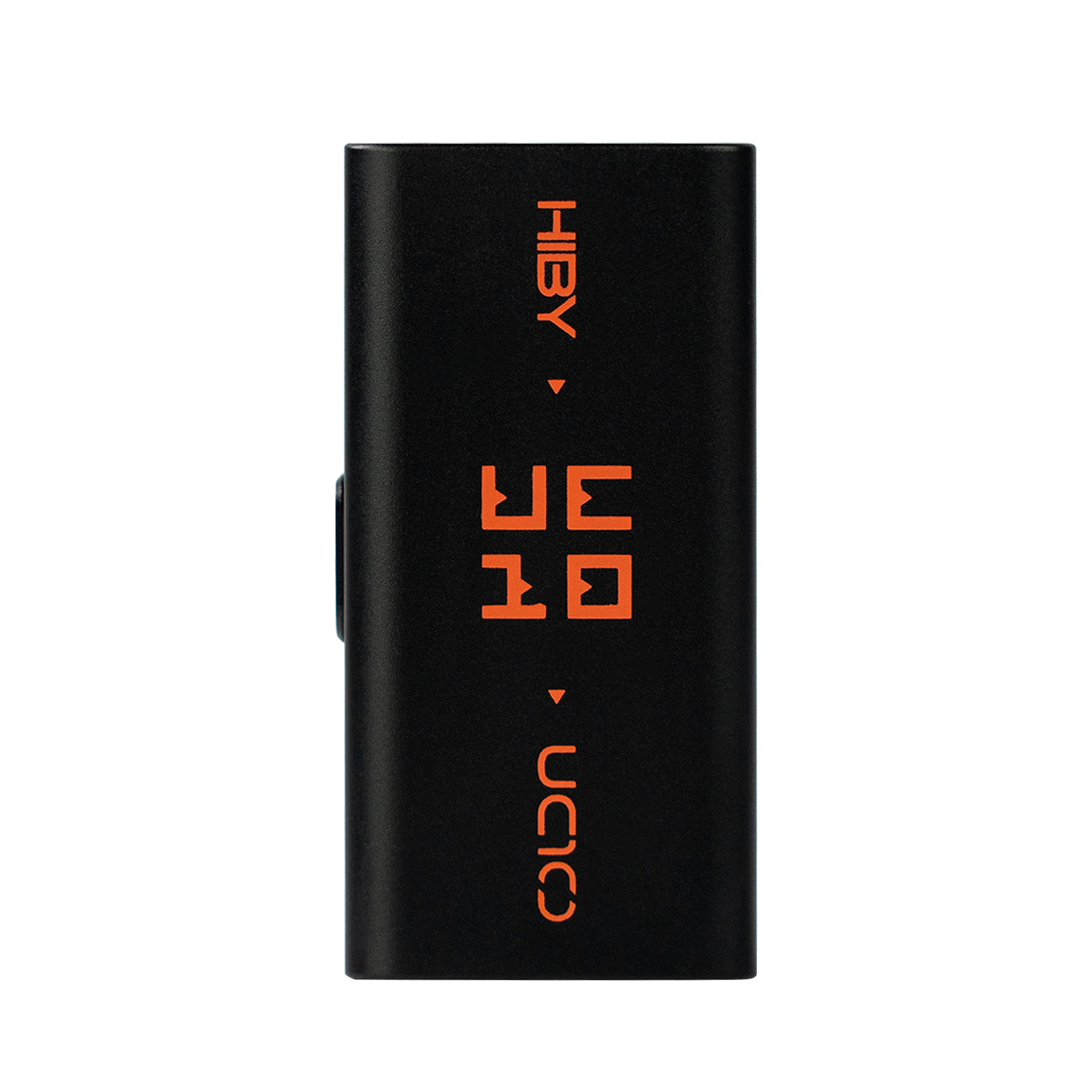

- 背面为产品logo
二、按键使用说明
按键分布
以 UC10 正视图为参考，UC10 右侧带有功能摁键：
- 单击：切换输出幅度模式（输出幅度说明请查看【五、输出幅度说明】）
- 长按1S：切换D2P/DoP
三、接口分布及使用说明

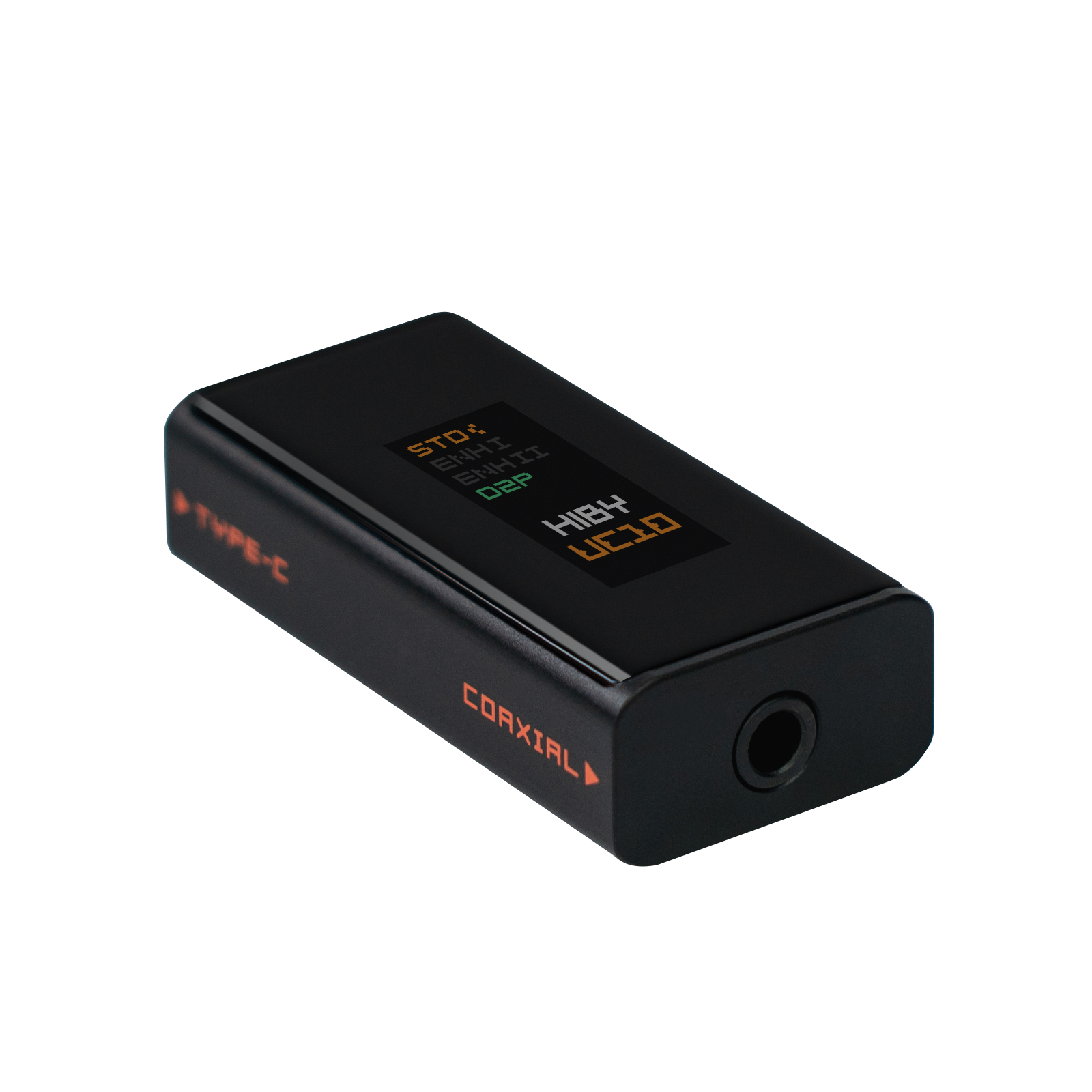

接口分布
以 UC10 正视图为参考，
- 顶部为Type-C
- 底部为3.5mm同轴输出口
音频输入输出接口
音频输入输出接口
音频输入接口
- Type-C 口为 UC10 的音频输入接口，它接收数字信号，可连接不同的音频设备，较为常见的便是手机与音乐播放器。
- 音频输入最高规格支持: 768kHz/24bit; DoP DSD256; Native DSD512
- 音频输入信号处理方式如下：
| 输入口 | 功能 | 音频规格 | 处理方式 |
|---|---|---|---|
| Type 口输入 | PCM | ≥352.8K/24bit | SRC转码成192/176kHz/24bit |
| Type 口输入 | PCM | ≤192kHz/24bit | 原采样率输出 |
| Type 口输入 | DSD | ≥DSD128 | SRC转码成192/176kHz/24bit |
| Type 口输入 | DSD | ≤DSD64 | DoP |
音频输出接口
- 3.5mm孔为 UC10 的音频输出接口，仅支持COAX同轴数字输出，常用于连接功放或者有源音响。
- 音频输出规格为同轴所支持的最高格式，即192kHz/24bit,DoP DSD64。
四、UI界面介绍

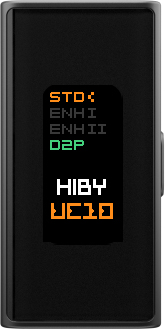

主界面
将 UC10 接入Type C 后，将自动开机，主界面如图所示：
- 前三行为三种输出幅度显示，分别为STD（标准）、ENHⅠ（增强模式Ⅰ）ENHⅡ（增强模式Ⅱ）。 当选中其中一种，UI 则显示为橙色。（输出幅度说明可查看【第五、输出幅度说明】）
- 第四行绿色部分为D2P/DOP 显示。
- 最下方则为当前型号UI界面展示。

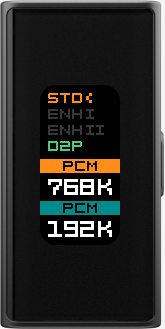

当播放音乐时
将UC10接入Type C并播放音乐时，UI界面则显示输入/输出采样率，如图所示：
- 其中“PCM 768K”为输入采样率显示。
- 其中“PCM 192K”为输出采样率显示。

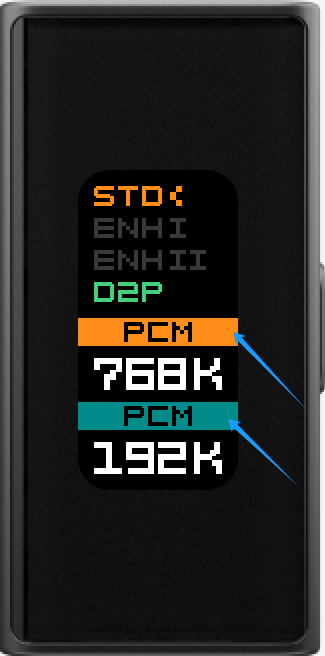

屏幕采样率颜色显示
- 将UC10通电后并播放音乐时，显示屏中的输入/输出采样率色块将随采样率的变化而变换颜色，位置如图：
采样率颜色显示如下： PCM格式
| 状态 | 颜色（输入端） | 颜色（输出端） |
|---|---|---|
| 播放音乐(44K-48K) | 黄色 | 黄色 |
| 播放音乐(88K~192K) | 青色 | 青色 |
| 播放音乐(352.8K-以上) | 橙色 | 青色 |
DSD格式
| 条件 | 状态 | 颜色（输入端） | 颜色（输出端） |
|---|---|---|---|
| （以海贝音乐APP设置为例）DSD输入模式：native；USB 独占输出模式：DoP | DSD64 | 米色 | 米色 |
| （以海贝音乐APP设置为例）DSD输入模式：native；USB 独占输出模式：DoP | DSD（＞64） | 米色 | 青色 |
| （以海贝音乐APP设置为例）DSD输入模式：native；USB 独占输出模式：D2P | DSD | 米色 | 青色 |
| （以海贝音乐APP 设置为例）DSD模式：DoP；USB 独占输出模式：DoP | DSD64 | 青色 | 米色 |
| （以海贝音乐APP 设置为例）DSD模式：DoP；USB 独占输出模式：DoP | DSD（＞64） | 橙色 | 青色 |
| （以海贝音乐APP 设置为例）DSD模式：DoP；USB 独占输出模式：D2P | DSD64 | 青色 | 青色 |
| （以海贝音乐APP 设置为例）DSD模式：DoP；USB 独占输出模式：D2P | DSD（＞64） | 橙色 | 青色 |
| （以海贝音乐APP 设置为例）DSD模式：PCM；USB 独占输出模式：DoP/D2P | DSD | 青色 | 青色 |
五、输出幅度说明
其中3.5mm COAX 同轴数字输出设计三种输出幅度，分别为
| 输出幅度 | STD（标准） | ENHI（增强模式I） | ENHII（增强模式II） |
|---|---|---|---|
| 3.5mm COAX同轴数字输出（空载） | 1Vpp | 2Vpp | 3Vpp |
| 3.5mm COAX同轴数字输出（75R负载） | 0.5Vpp | 0.75Vpp | 0.85Vpp |
六、注意事项
- HiBy UC10 为 USB 同轴转换器，主要用于数字信号的调整优化，它仅支持数字信号输入输出，并无模拟信号处理与输出，请勿做解码耳放使用。
- 产品内部不含电池，通电即可开机或关机。
