HiBy FD5 说明书
一、产品介绍
- 采用 AKM 公司的4颗 AK4493 解码芯片以及 Airoha 公司家的蓝牙芯片 AB1565。
- 由6颗 OPA1612 运放组成 LPF；2颗 ADA4625-2运放组成耳放驱动级；32颗精心配对的对管组成全分立耳放。
- 音频规格支持 DSD512、 PCM 768kHz@32bit，MQA 8X（SBC、AAC、LDAC、UAT）。
- 可以切换 A/AB 类耳机放大线路，并且支持高/低两种增益模式。
- 支持3.5及 4.4mm Phone Out 输出口； 支持3.5及 4.4mm 线路输出口； 支持 type-C 口音频输入。
- 本产品可用 HiBy USB Mster 软件，调节[音量均衡器PEQ]、[电源模式]、[声量频谱界面]、[灯光及屏幕显示]，具体操作方法请查看【四、使用介绍及设置说明】
- 本产品内部不带电池，需接电使用。
HiBy FD5外观展示：
（以 HiBy FD5正面放置桌面为参考）

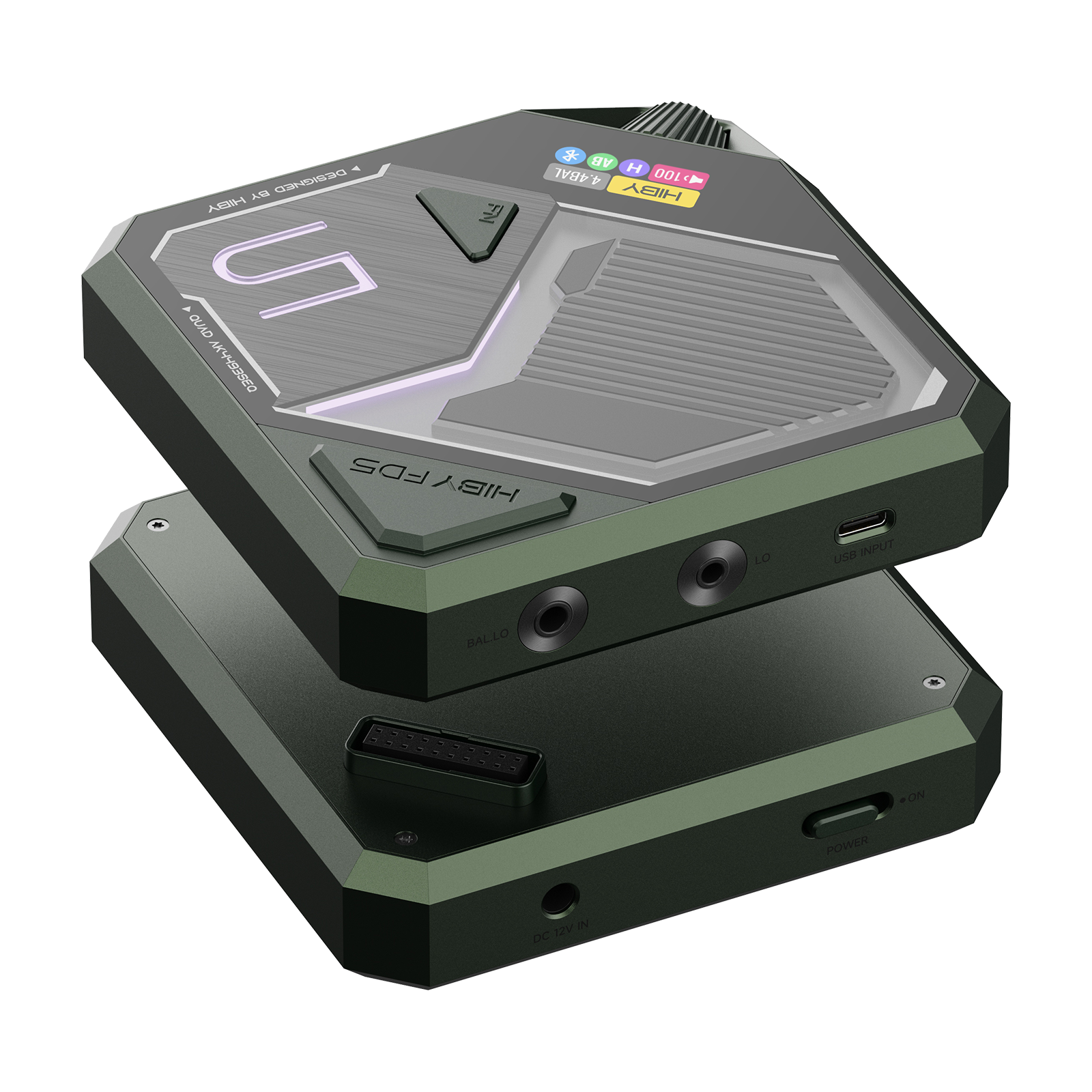

- HiBy FD5采用双层可拆分磁吸拼口设计，将电源与模拟电路分开，下层为独立电源，上层为音频处理电路。
- 拥有3.5mm 单端 Phone Out 输出以及4.4mm 平衡 Phone Out输出；正面拥有电源指示灯。
- 顶部拥有“5”字状态灯；FN多功能按键；显示屏；音量旋钮。
- 上层正面有3.5及 4.4mm Phone Out 输出口。 上层左侧有 A/AB 类切换按键；高低增益切换键。 上层背面拥有3.5及4.4mm 线路输出口；TYPE-C 口音频输入口。
- 下层正面有电源指示灯。 下层背面有电源开关及 DC 电源插座。

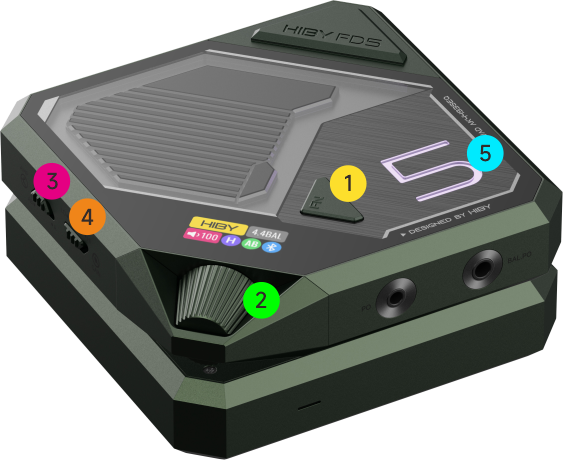

二、按键及状态灯使用说明
| 按键 | 功能 |
|---|---|
| ①FN功能键 | 1.长按 FN 键，可开/关机 2.快速双击FN键，切换 UAC1.0/2.0 3.切换蓝牙/USB 模式：单击进入蓝牙/USB 模式，此时显示屏出现切换动画，再次单击确认当前模式。 |
| ②音量旋钮 | 可调节音量加减 |
| ③A类/B类切换键 | A类/B类功放切换按键 |
| ④高低增益切换键 | 高低增益按键 |
| ⑤“5”状态灯说明 | 1.蓝牙状态下: 蓝色灯：蓝牙模式 红蓝闪烁：蓝牙进入配对模式 红色：蓝牙超时断开/充电状态 2.USB 连接状态下播放音乐时： MQA Rendering：洋红色 PCM：≤48K 黄色 PCM：88.2K~192K 淡蓝色 PCM：352.8K-以上橙色 DSD 64-512 白色 3.USB 连接状态下不播放时：指示灯为红色 |
三、接口使用说明

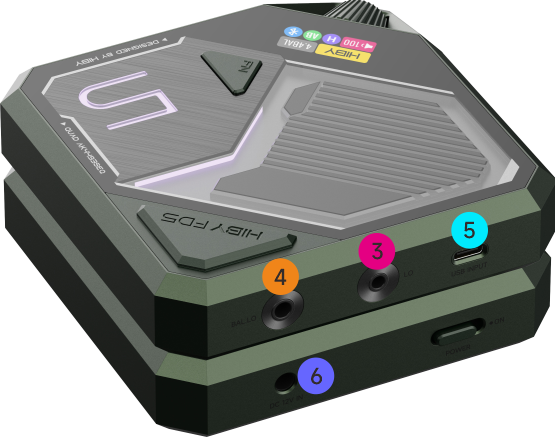

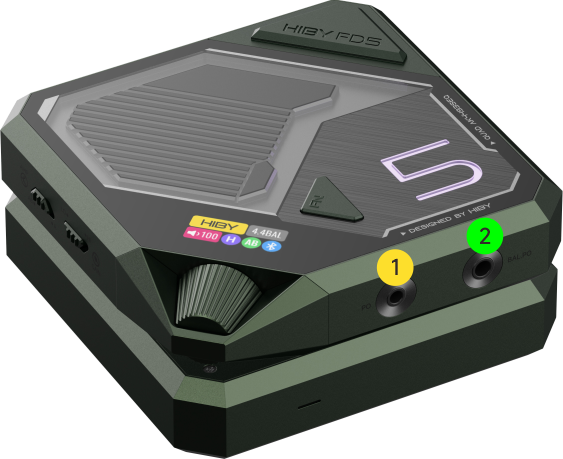

接口分布图
1.正面为①3.5mm 单端 Phone Out 输出口、②4.4mm 平衡 Phone Out输出口。
背部为③3.5mm 平衡线路输出口、④4.4mm 平衡线路输出口、⑤TYPE-C 口、⑥电源接口。
2.音频输入孔
TYPE-C 数据输入口
3.音频输出孔
背部为3.5mm 单端线路输出口；4.4mm 平衡线路输出口，线路输出可接音响、功放等。
正面为3.5mm 单端 Phone Out 输出；4.4mm 平衡 Phone Out 输出，Phone Out 输出口可直接接耳机使用。
| 接口 | 支持标准 | 线控 | 通话 |
|---|---|---|---|
| 3.5mm PO | 支持3段与美标（CTIA）4段 | 美标支持（USB 连接模式） | 支持 |
4.电源接口
HiBy FD5内部不带电池，需使用 DC 适配器接电工作。

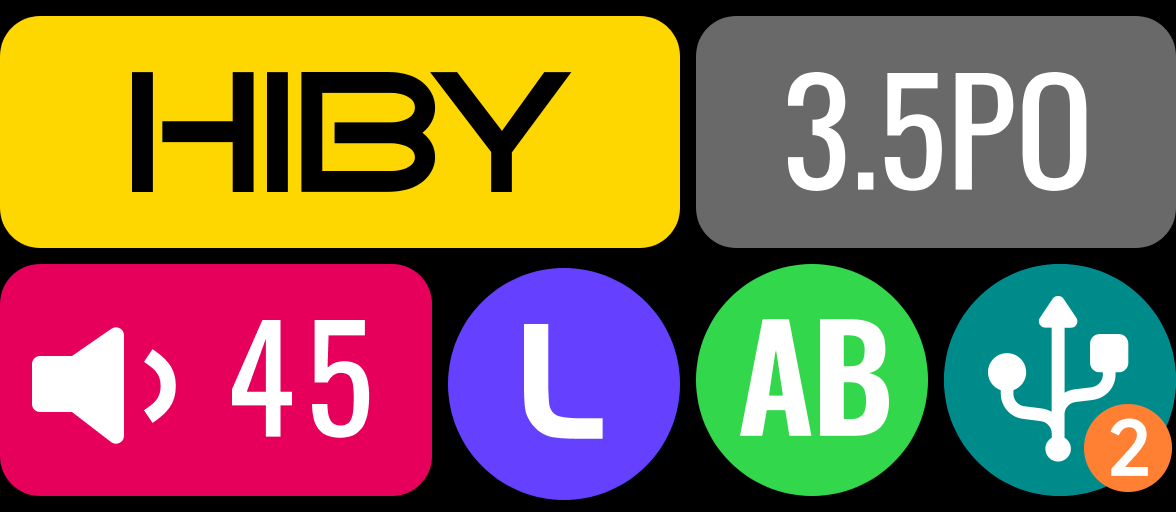

四、屏幕介绍
- 当 HiBy FD5通电，且无音乐播放器时，左上角显现“HIBY”logo
- 当音乐播放时，“HIBY”图标栏则变更为当前所播放的音乐的音频规格，如下图所示
- 其中最右下角的图标栏为当前连接模式。
代表有线连接
数字1为 UAC1.0连接模式
数字2为 UAC 2.0连接模式
代表蓝牙连接
- 其中“3.5PO”图标栏为正连接使用的耳机接口
- “3.5PO”表示当前连接为3.5mm Phone Out输出
- “4.4BAL”表示当前连接为4.4mm Phone Out输出
- “4.4LO”表示当前连接为4.4mm 线路输出
- “3.5LO”表示当前连接为4.4mm 线路输出
- “None”则表示当前无输出
- 最左下角的图标栏为当前音量显示，最高音量可调节至100。
- 其中“L”图标栏为当前设备的增益模式
“L”表示低增益
“H”表示高增益
- “AB”图标栏为当前耳放模式
“AB”表示AB类耳放
“A”表示A类耳放
五、使用介绍及设置说明
本产品与手机、功放音响或电脑通过USB连接时，可做 USB 解码耳放或电脑声卡；与手机、播放器、电脑通过蓝牙连接时，可做蓝牙解码耳放或蓝牙声卡。
（一）有线连接
1.USB 音频输入
请使用至少一端为 Type-C 的线将解码器和主机设备连接起来。兼容Mac、Windows、ios、Android、播放器、专用的数字播放器等多系统，免驱即插即用。
连接不成功，请检查线材是否识别。 当手机连接时，可能需要手动打开 OTG 功能，且需要打开海贝音乐独占功能。 固件需升级为最新固件，最新固件请上 HiBy wiki 查看。
2.设置说明
（1）Windows 电脑连接时
电脑连接时，用户需通过海贝音乐官方软件下载网址( www.hiby.app ) 下载HiBy USB Mster 软件，同时更新至最新固件（于 HiBy wiki 查找最新固件），可对 HiBy FD5 进行以下设置：
①.电源模式
- 正常模式:设备在没有音频的输入的情况下，会延迟10分钟后再关闭音频模拟端，节省电量
- 省电模式:设备在没有音频的输入的情况下，会自动关闭音频模拟端，节省电量
- 常开模式:连接上之后就一直保持设备是开着(包括模拟端)，会存在一个一直耗电的情况
②.灯光及屏幕显示设置
- 开启灯光显示，FD5 的灯光会一直常亮,
- 关闭灯光显示，FD5 的灯光会随着音乐播放停止而关闭
③.MQA RENDER 使能设置
- MOA RENDER 展开
④.声量频谱界面
- 无界面:当前模式无声量计和频谱显示
- 声量计:音频播放一段时间后，自动显示左右声道声量界面
- 频谱:音频播放一段时间后，自动显示频谱界面
（2）海贝音乐播放器连 接时
可查看 USB 设备名称以及当前设备版本号，也可对[音量均衡器PEQ]、[电源模式]、[声量频谱界面]、[灯光及屏幕显示]进行调节。
（3）Android 手机/平板 连接时
可查看 USB 设备名称以及当前设备版本号，亦可对[音量均衡器PEQ]、[电源模式]、[声量频谱界面]、[灯光及屏幕显示]进行调节。
（4）苹果电脑连接
使用方法参考【（二）设置说明1.Windows电脑连接时】
（二）蓝牙连接
FD5不 能与蓝牙耳机连接。 当蓝牙连接不上时，请清除蓝牙发射设备数据，尝试重新连接
1.蓝牙音频输入
HiBy FD5 仅支持蓝牙音频接收，蓝牙兼容格式有SBC、AAC、LDAC、UAT。单击 FN 键进入蓝牙模式，此时显示屏出现切换动画，再次单击确认当前模式。
2.设置说明
用户可通过 HiByBlue APP 或者蓝牙发射设备进行蓝牙听音设置，APP 请前往海贝音乐官方软件下载网址 www.hiby.app 进行下载。
蓝牙连接时，A/AB类设置及高低增益仍生效。
六、注意事项
- 本产品带有高增益模式及A类耳放，在使 用过程中存在一定的发热情况；
- 在使用过程中，请将设备音量调节到合适的位置，避免音量过大损伤听力；
- 插拔耳机前，建议不佩戴耳机，避免有可能产生的瞬间冲击声；
