星海贝 BD100 数字音频解码器说明书
1. 产品外观
1.外观

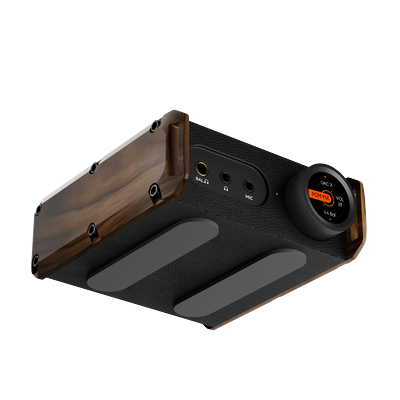

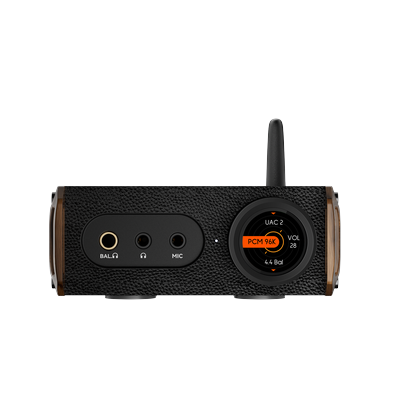

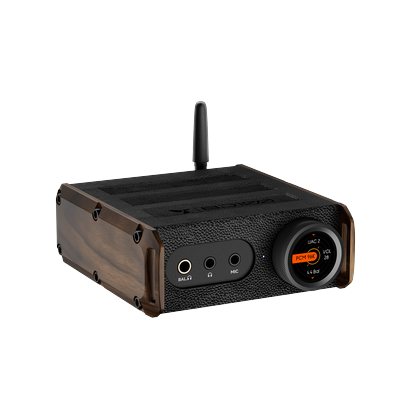

- 前面从左到右为：4.4 mm 平衡耳机输出、3.5 mm 单端耳机输出、3.5 mm 麦克风输入、彩色显示屏及多功能旋钮。

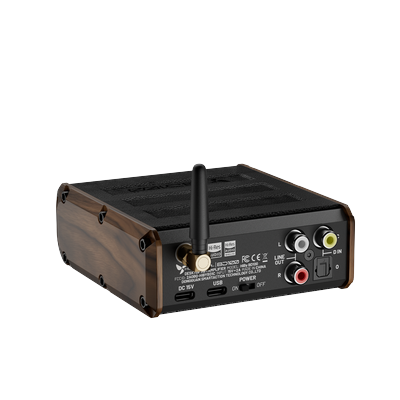

- 后面提供 DC 9V USB-C 供电接口、USB-C 数据接口、电源拨杆、蓝牙天线接口、RCA 左/右声道线路输出、光纤输入和同轴输入。
2. 快速开始
- 将蓝牙天线安装到机身后部的天线接口。
- 将符合要求的 DC 9V 电源连接到“DC 9V”接口。请勿将供电线接入旁边的 USB 数据接口。
- 先将音量调低，再连接耳机或 RCA 后级设备。
- 打开后面电源拨杆，等待设备启动。
- 按下旋钮进入设置，在“输入”中选择 UAC 1、UAC 2、蓝牙、同轴或光纤。
- 启动播放后，旋转旋钮调节音量。
3. 控制与接口
3.1 多功能旋钮
| 操作 | 作用 |
|---|---|
| 主界面旋转 | 调节音量 |
| 菜单中旋转 | 移动选项 |
| 按下 | 进入设置、确认当前选项 |
| 选中“返回”并按下 | 返回上一级或主界面 |
3.2 接口说明
| 接口 | 类型 | 用途与注意事项 |
|---|---|---|
| DC 9V | USB-C 外形的供电接口 | 仅用于供电；请按机身标识连接匹配的电源 |
| USB | USB-C 数据接口 | 连接电脑、手机或其他 USB Audio 主机 |
| COAX | RCA 同轴数字输入 | 连接同轴数字音频输出设备 |
| OPTICAL | TOSLINK 光纤数字输入 | 连接光纤数字音频输出设备 |
| RCA L/R | 模拟线路输出 | 连接有源音箱、耳放或后级设备 |
| 3.5 mm PO | 单端耳机输出 | 支持普通三段耳机插头和 CTIA 四段耳机插头；不支持线控按键和耳机通话 |
| 4.4 mm BAL | 平衡耳机输出 | 连接 4.4 mm 平衡耳机 |
| 3.5 mm 麦克风输入 | 麦克风输入 | 连接外置麦克风，供 USB 音频录入使用 |
- 注意： DC 9V 供电口和 USB 数据口外形相同，但用途不同。连接前务必确认机身标识。
4. 界面说明
BD100 使用 160 × 160 彩色显示屏。主界面会根 据当前输入和播放状态显示输入模式、音量、输出接口、音频格式或蓝牙歌曲信息。
4.1 USB Audio 界面
- 上方显示当前 UAC 版本。
- 中间显示当前音频格式和采样率；未收到有效音频时显示停止状态。
- 右侧显示音量，下方显示当前输出接口。
4.2 蓝牙播放界面
- 可显示歌曲名、演唱者和当前蓝牙编码。
- 外圈橙色进度条显示当前播放进度。
- 开启封面显示后，兼容的手机和播放器可传送专辑封面；界面会使用封面图像作背景显示。
- 歌曲信息、封面和进度是否可用，取决于手机、播放器和蓝牙协议是否提供相应数据。
4.3 同轴输入界面
- 上方显示 COAX，表示当前使用同轴数字输入。
- 中间显示当前音频格式和采样率；截图中为 PCM 44.1 kHz。
- 右侧显示音量，下方显示当前输出接口。
4.4 光纤输入界面
- 上方显示 OPTICAL，表示当前使用光纤数字输入。
- 中间显示当前音频格式和采样率；截图中为 PCM 44.1 kHz。
- 右侧显示音量，下方显示当前输出接口。
4.5 设置界面
旋转旋钮选择项目，按下旋钮确认。界面截图用于说明操作方式，实际显示语言以设备当前设置为准。
5. 输入模式与连接
进入“设置 > 输入”后，旋转旋钮切换 UAC 1、UAC 2、蓝牙、同轴或光纤，按下旋钮确认。橙色区域表示当前选中的输入模式。
5.1 UAC 1 / UAC 2
- 用 USB 数据线连接 BD100 后面 USB 数据口和播放设备。
- 在“设置 > 输入”中选择 UAC 1 或 UAC 2。
- 在电脑、手机或播放软件中将 BD100 选为音频输出设备。
Windows
- 将 BD100 连接到电脑，等待系统完成设备识别。
- 在 Windows 声音设置中将 BD100 选为输出设备。
- 需要独占输出或 ASIO 时，请按官方驱动程序和播放软件的说明进行配置。如系统无法识别 UAC 2，可先切换到 UAC 1 验证连接，再检查系统版本、数据线和驱动程序。
Android 手机或平板
- 使用支持数据传输的 USB-C 线连接 BD100。
- 如系统提示访问 USB 音频设备，选择允许。
- 如连接后无反应，检查手机是否需要手动开启 OTG。
需要避开系统混音时，可使用支持 USB 独占输出的播放应用。是否支持 OTG、独占输出和高采样率取决于手机及系统。
iPhone / iPad
使用与设备接口匹配、支持 USB 数据传输的线缆或转接器连接 BD100。如系统提示配件供电不足，请确认 BD100 已通过独立 DC 15V 接口正常供电，并更换合适的数据连接配件。
macOS
连接后，在“系统设置 > 声音”或“音频 MIDI 设置”中选择 BD100。根据需要设置采样率，或由播放软件自动切换。
Linux
Linux 的 USB Audio 支持取决于内核、声音服务和发行版配置。连接后，在系统音频设置中选择 BD100；如未出现，请检查 USB Audio 类驱动是否已启用。
5.2 蓝牙
旋转旋钮选择“配对”或“清除配对”，按下旋钮执行。截图中橙色边框表示当前选择“配对”。
首次配对
- 安装蓝牙天线，并在“设置 > 输入”中选择“蓝牙”。
- 进入“设置 > 蓝牙 > 配对”。
- 在手机或电脑上开启蓝牙，搜索并选择“HiByBD100”。
- 连接成功后开始播放音频。
BD100 会与播放设备自动协商可用的蓝牙编码。当前界面可识别 SBC、AAC、LDAC、aptX、aptX HD 和 aptX Adaptive 等编码；实际使用的编码由双方兼容性和播放设备设置决定。
清除配对记录
如无法重新连接或需要更换主要播放设备，进入“设置 > 蓝牙 > 清除配对”，确认后再重新配对。此操作会删除 BD100 中已保存的蓝牙配对信息。
5.3 同轴 / 光纤
- 将数字音源连接到 COAX 或 OPTICAL 输入。
- 在“设置 > 输入”中选择对应模式。
- 将前端设备的数字输出设为 BD100 支持的格式后开始播放。
同轴和光纤的 PCM 输入规格最高为 192 kHz / 24 bit。当前固件包含 SPDIF DSD64 处理；能否正常使用仍取决于前端设备的输出方式和信号兼容性。
6. 设置项
| 设置 | 说明 |
|---|---|
| 语言 | 支持简体中文、繁體中文、English、日本語、한국어、Français、Deutsch、Español、Italiano、Polski、Русский、Українська |
| 输入选择 | UAC 1、UAC 2、蓝牙、同轴或光纤 |
| 蓝牙 | 进入配对或清除已保存的配对记录 |
| 增益 | 选择低、中或高增益；建议从低增益和低音量开始 |
| 平衡 | 调整左右声道平衡 |
| 数字滤波器 | 可选快速/慢速滚降、低延迟/相位补偿及 NOS 模式 |
| EQ | 可选关闭、摇滚、流行、古典、爵士、金属和自定义 |
| DRE | 当前产品固件未启用此功能；即使菜单中显示该项，也不应将其作为可用功能 |
| 封面显示 | 开启或关闭蓝牙歌曲封面显示；修改该项可能影响画质和界面刷新速度 |
| 恢复出厂设置 | 恢复默认配置，会清除用户设置；请谨慎确认 |
| 认证 | 查看设备认证信息 |
| 关于 | 查看产品与固件信息 |
7. 输出与音量
播放界面底部显示当前检测到的输出类型；上图为 4.4 mm 平衡耳机输出。
- 插入 3.5 mm 耳机或 4.4 mm 平衡耳机后，界面会显示检测到的输出类型。
- RCA 为线路输出，连接有源音箱或后级设备前，请先将后级音量调低。
- 切换耳机、输出接口或增益前，先降低音量，避免突然的高音量造成听力或设备损伤。
- 不要用转接头将 4.4 mm 平衡输出直接转换为共地单端输出。
8. 专辑封面和歌曲信息
BD100 的蓝牙播放界面可接收并显示歌曲标题、演唱者、总时长、当前进度和专辑封面。这些数据由蓝牙播放设备主动提供，不是 BD100 从音频流中自行识别。
如未显示封面或进度，请依次检查：
- “封面显示”是否已开启。
- 手机系统和播放器是否允许通过蓝牙提供媒体信息。
- 当前歌曲是否包含标题、演唱者和封面元数据。
- 暂停后重新播放，或断开并重新连接蓝牙。
苹果 iPhone 和 iPad 通常无需额外设置即可提供封面信息。Android 设备受系统和厂商定制影响，如始终不显示封面，可尝试在手机“开发者选项”中将蓝牙 AVRCP 版本设为 1.6，然后删除原配对记录并重新连接。不同手机的菜单路径可能不同；修改前建议记录原设置。
某些手机、播放器或网络流媒体应用可能只提供部分信息。此情况不影响音频播放。
9. 规格概要
| 项目 | 规格 |
|---|---|
| 显示屏 | 0.75 英寸，160 × 160 像素 |
| USB Audio | UAC 1 / UAC 2；最高 PCM 768 kHz / 32 bit、DSD512 Native、DoP DSD256 |
| 同轴 / 光纤 | PCM 最高 192 kHz / 24 bit |
| 蓝牙 | Bluetooth 5.4 |
| 模拟输出 | 3.5 mm PO、4.4 mm BAL、RCA L/R |
| 3.5 mm PO 输出 | 空载最高约 3 Vrms；32 Ω 负载约 281 mW |
| 4.4 mm BAL 输出 | 空载最高约 6 Vrms；32 Ω 负载约 1087 mW |
| RCA 线路输出 | 约 2 Vrms |
| 麦克风输入 | 3.5 mm MIC |
| 供电 | DC 9V，USB-C 供电接口 |
| 机身尺寸 | 约 116.8 × 100.6 × 39.7 mm |
| 重量 | 铝合金版约 302.5 g；胡桃木版约 242 g |
* 实际支持情况与可达规格受产品版本、固件、主机、驱动程序、连接方式和播放软件影响。
10. 包装内容
包装通常包含：
- BD100 主机
- USB-C 至 USB-C 数据线
- DC 9V 电源适配器
- 外置麦克风
- 蓝牙天线
- 产品说明书、保修凭证及合格证
不同地区和产品批次的配件可能不同，请以实际包装和销售页面为准。
11. 常见问题
开机后无声音
- 确认当前输入模式与实际连接一致。
- 确认播放设备已将 BD100 选为音频输出。
- 检查耳机或 RCA 连线是否插紧，并确认界面显示了正确的输出类型。
- 从低音量开始缓慢调高。
- UAC 模式下可尝试在 UAC 1 和 UAC 2 之间切换。
蓝牙搜索不到或无法连接
- 确认已安装天线，且当前输入已切换为蓝牙。
- 在蓝牙菜单中重新进入配对状态。
- 暂时关闭附近已配对设备的蓝牙，避免 BD100 被自动连接。
- 必要时清除 BD100 和播放设备上的旧配对记录，然后重新配对。
同轴或光纤无声
- 确认前端设备已开启对应的数字输出。
- 先将前端设为常见的 PCM 格式（例如 44.1 kHz 或 48 kHz）进行测试。
- 确认没有输出 BD100 无法解析的多声道压缩码流。
显示的格式或采样率不符合预期
显示屏显示的是 BD100 当前实际收到的信号。检查播放软件的输出模式、系统混音设置、驱动程序和音源格式。停止播放后，界面不应将旧的采样率作为当前播放信号。
12. 安全与保养
- 仅使用符合产品标识要求的电源，不要将非供电设备接入 DC 9V 接口。
- 设备应放置在通风、平稳、干燥的表面，远离液体、高温、强磁场和明火。
- 不要覆盖设备，不要在潮湿环境中使用，也不要让金属或液体进入开孔。
- 长时间不使用时，关闭电源拨杆并断开电源。
- 清洁前先关机并断电，使用柔软干布擦拭；不要使用溶剂或腐蚀性清洁剂。
- 为保护听力，请避免长时间高音量聆听。
- 请勿自行拆机。设备异常发热、进水、异味或无法正常工作时，应立即断电并联系售后服务。
